Модуль камеры с интерфейсом CSI-2 и датчиком UHD IMX586, 48 МП
Компания Guangzhou Sure Information Technology Ltd. является одним из самых профессиональных производителей и поставщиков модулей камеры с интерфейсом 48MP uhd imx586 csi-2 в Китае. Добро пожаловать на оптовую продажу товаров со скидкой с нашего завода. Индивидуальные заказы приветствуются.

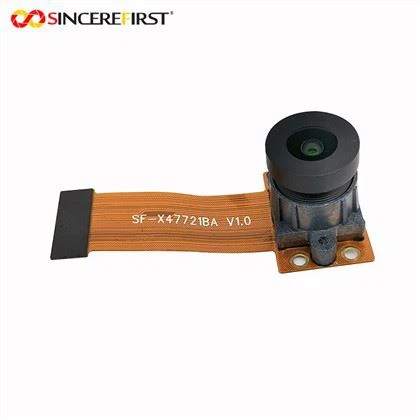

Это модуль камеры с интерфейсом CSI -2 с сенсором UHD IMX586 разрешением 48 МП, оснащенный матрицей Sony IMX586 с оптическим форматом 1/2-дюйма и разрешением 48-мегапикселей, передающей данные через интерфейс MIPI CSI-2. Специально-разработанный с учетом электрических и механических характеристик датчика, модуль включает в себя три независимых контакта прецизионного источника питания (AVDD 2,8 В, DVDD 1,1 В, AFVDD 1,8 В) для изоляции помех и повышения стабильности питания. Данные изображения передаются через дифференциальные сигналы MDP/MDN. Интерфейс управления I²C (запись 0x20 / чтение 0x21) позволяет настраивать датчик, считывать OTP и калибровать PDAF. Он также объединяет сигналы сброса, синхронизации и синхронизации, обеспечивая вывод изображений с высоким-разрешением без внешних схем. PVDD и другие контакты являются нормально замкнутыми (не-функциональными), зарезервированы для будущего расширения функциональности. Механически все важные размеры модуля калибруются по допускам-. Высота оптической опорной плоскости различается в стандартном режиме фотосъемки (6,05±0,15 мм) и в макрорежиме (6,15±0,15 мм), чтобы соответствовать требованиям двойной-фокусировки датчика. Высота корпуса двигателя 3,9±0,1 мм обеспечивает высокоточное управление фокусировкой. В подложке используется комбинация жестко-гибкой печатной платы + прокатанного FPC без клея, что обеспечивает баланс стабильности импеданса и гибкости развертывания. Все немаркированные допуски унифицированы на уровне ±0,1 мм для обеспечения оптической согласованности. Для электрической защиты модуль оснащен двусторонней электромагнитной экранирующей пленкой, нанесенной на область изгиба FPC, в сочетании с открытым медным заземлением для подавления помех сигнала и гарантии качества передачи MIPI. Критические соединения армируются конструкционным клеем для повышения виброустойчивости и устойчивости к изгибу. Производственный процесс требует программирования OTP для записи калибровочных данных, обеспечивая точность визуализации и фокусировки. Прошивка драйвера датчика настраивается и адаптируется хост-платформой. Этот модуль служит высокоинтегрированным носителем драйверов системного уровня. Благодаря скоординированному дизайну источников питания, обработки сигналов и оптических размеров он полностью раскрывает возможности сенсора IMX586 по обработке изображений. Он подходит для обработки изображений в бытовой электронике, портативных устройствах, промышленном оборудовании и автомобильных системах, где качество изображения 48 МП, миниатюрность и надежность являются важными требованиями.
1. Архитектура прецизионного источника питания: Независимо настраивает три контакта питания-AVDD 2,8 В, DVDD 1,1 В и AFVDD 1,8 В- для обеспечения электрической изоляции между аналоговым, цифровым модулями и модулями автофокусировки. Это эффективно подавляет перекрестные помехи, обеспечивая стабильную работу 48-мегапиксельного датчика IMX586 с полным-разрешением и фазовой автофокусировки PDAF.
2. Высокоточная-оптическая адаптация: Калиброванная высота опорной оптической плоскости 6,05 мм ± 0,15 мм для стандартной фотографии и 6,15 мм ± 0,15 мм для режима макросъемки точно соответствует требованиям к двойному-фокусному расстоянию. Высота корпуса двигателя, контролируемая на уровне 3,9 мм±0,1 мм, обеспечивает суб-микронную повторяемость позиционирования фокуса.
3. Электромагнитное и структурное армирование: Двусторонняя-пленка для электромагнитного экранирования, нанесенная на зоны изгиба FPC, в сочетании с открытым медным заземлением эффективно подавляет син-излучение и перекрестные помехи при передаче сигнала MIPI. Армирующий клей фиксирует корни разъемов BTB и места сопряжения FPC/жесткая плата, значительно повышая надежность конструкции в условиях динамического изгиба и вибрации.
4. Интегрированный аппаратный интерфейс:Объединяет линии сигналов I²C, сброса, тактирования и синхронизации, обеспечивая инициализацию датчика и вывод данных без периферийных схем расширения. Калибровка OTP заранее-программируется во время производства с индивидуальными параметрами,-включая коррекцию затенения объектива, баланс белого и фазовую решетку PDAF,-заводскую-фиксированную. Платформы верхнего-уровня требуют лишь адаптации драйверов для быстрого развертывания.
Применение модуля камеры MIPI:
Потребительские устройства обработки изображений
Подходит для компактных камер, камер домашнего наблюдения, видеорегистраторов и аналогичных продуктов. Модуль объединяет в себе источник питания, передачу данных и управление фокусировкой в ограниченном пространстве, обеспечивая 48-выходное разрешение-выходной четкости и возможность съемки с двумя-фокусными расстояниями, что обеспечивает максимальную производительность изображения в компактной конструкции.
Портативные интеллектуальные устройства
Встраивается в смартфоны, планшеты и портативные подвесы. Платы интегрированного аппаратного-программного обеспечения и гибкое развертывание FPC адаптируются к тонким конструкциям. Стандартизированные интерфейсы I²C и MIPI упрощают маршрутизацию материнской платы, ускоряя миниатюризацию устройств и массовое производство.
Промышленный контроль и визуальные измерения
Применяется в промышленных эндоскопах и портативных устройствах визуального контроля. Точная оптическая калибровка базовой плоскости обеспечивает повторяемость результатов в фокальной плоскости. Электромагнитное экранирование и усиленная клеящаяся конструкция повышают помехоустойчивость и долговечность поля, гарантируя постоянство изображения при длительной непрерывной работе.
Автомобильные системы визуализации
Подходит для использования в-автомобилях, таких как камеры заднего вида, датчики внутреннего пространства и системы кругового-обзора. Широкая совместимость по напряжению и усиленная конструкция конструкции выдерживают вибрацию и колебания температуры. Программирование OTP гарантирует сохранение индивидуальных параметров калибровки, удовлетворяя двойным требованиям автомобильной электроники к долгосрочной-надежности и стабильному качеству изображения.
Подробная информация о продукте
|
Название продукта |
Модуль камеры FPC |
|
поле зрения |
80 градусов |
|
Разрешение |
8000*6000 |
|
Датчик |
IMX586 |
|
Интерфейс |
МИПИ |
|
Поддерживать |
ПДАФ |
|
Разъем |
БТБ |
|
Пин.Нет |
30 |
|
I²C |
0x20 (W)/0x21 (R) |
|
Сертификация |
CE, FCC, REACH, ISO |
Предприятие по производству модулей камер SINCEREFIRST объединяет проектирование, разработку, производство и продажу. Мы можем поставить готовый модуль камеры FPC и USB от 0,1 до 200 мегапикселей, а также модуль камеры эндоскопа диаметром 0,9–10 мм. Наша продукция широко используется в различных областях, таких как оборудование AIoT, умный дом, умная медицина, интеллектуальный транспорт, автоматическое вождение, интеллектуальная безопасность, интеллектуальное складирование, сканирование, робот, БПЛА, медицинский эндоскоп, промышленный эндоскоп, компьютер, интеллектуальные терминалы и т. д.
Если вы ищете производителей и поставщиков модулей камеры или датчиков камеры, пожалуйста, свяжитесь с нами, чтобы узнать цену модуля камеры и более подробное описание. SINCEREFIRST – ведущая высокотехнологичная-компания, специализирующаяся на производителях интегрированных оптических устройств и поставщиках решений для систем оптической визуализации. В продаже имеются различные типы модулей камер и датчиков камер, а также они поддерживают настройку, отвечающую всем вашим потребностям и решающую ваши проблемы.
