Модуль камеры CMOS UHD MIPI с активным выравниванием (AA) для обработки изображений с высоким-разрешением

Компания Guangzhou Sure Information Technology Ltd. является одним из самых профессиональных поставщиков модулей камер cmos uhd mipi с активным выравниванием (aa) для производителей и поставщиков изображений с высоким-разрешением в Китае. Добро пожаловать на оптовую продажу товаров со скидкой с нашего завода. Индивидуальные заказы приветствуются.

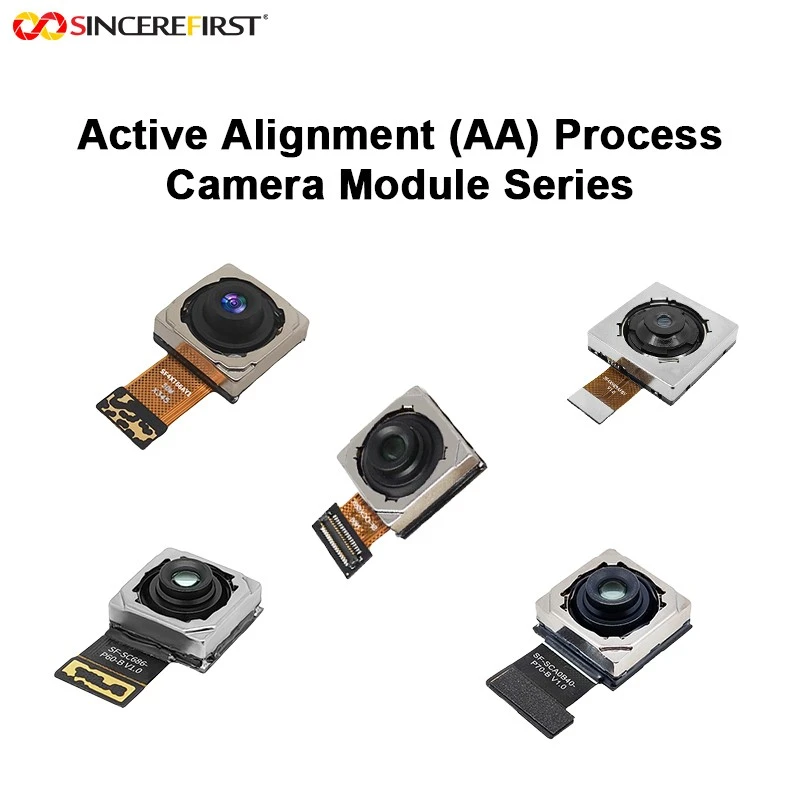

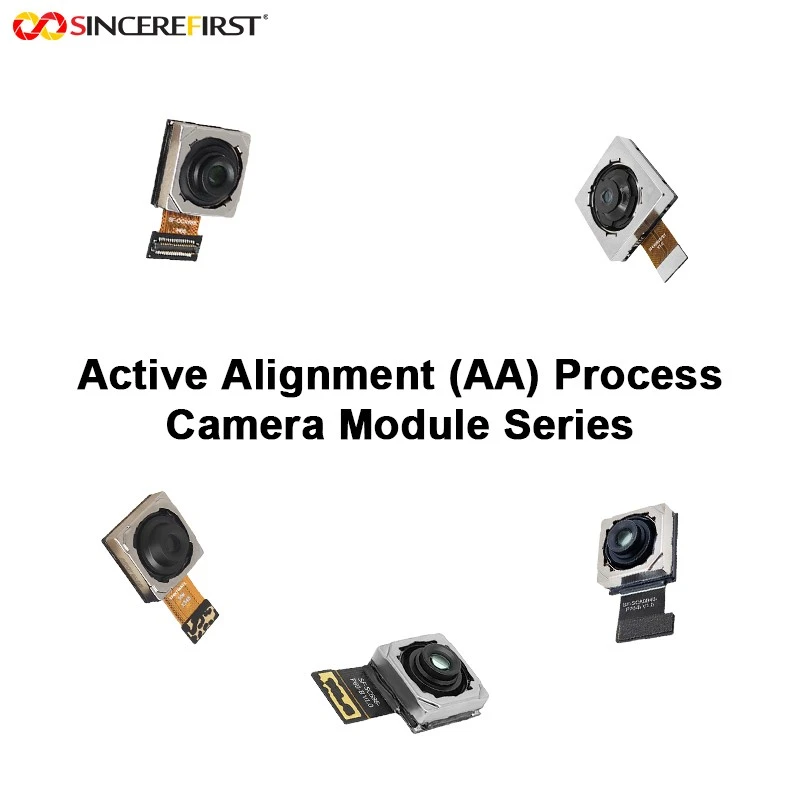

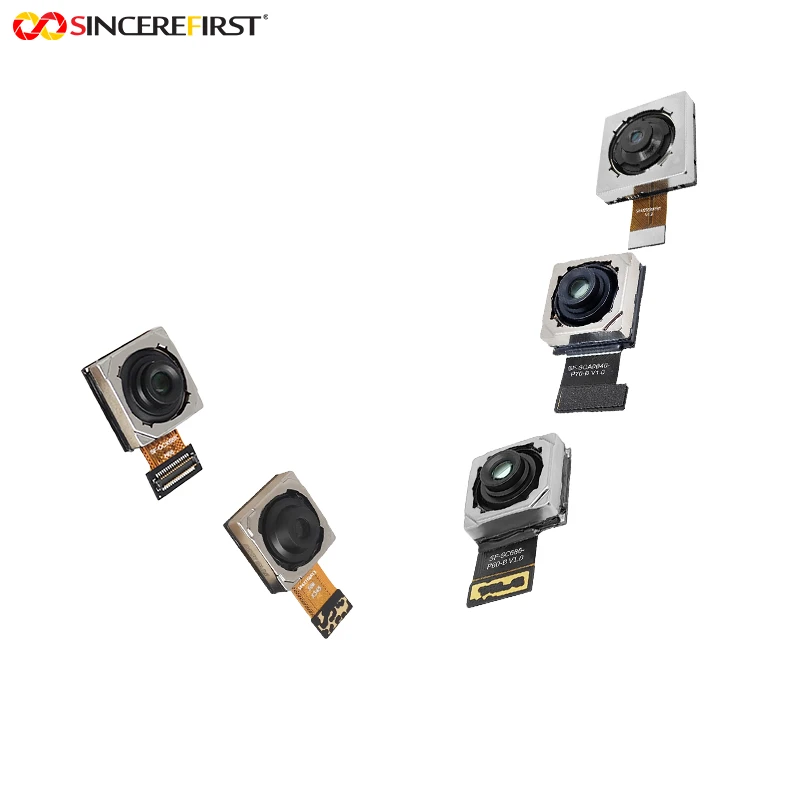

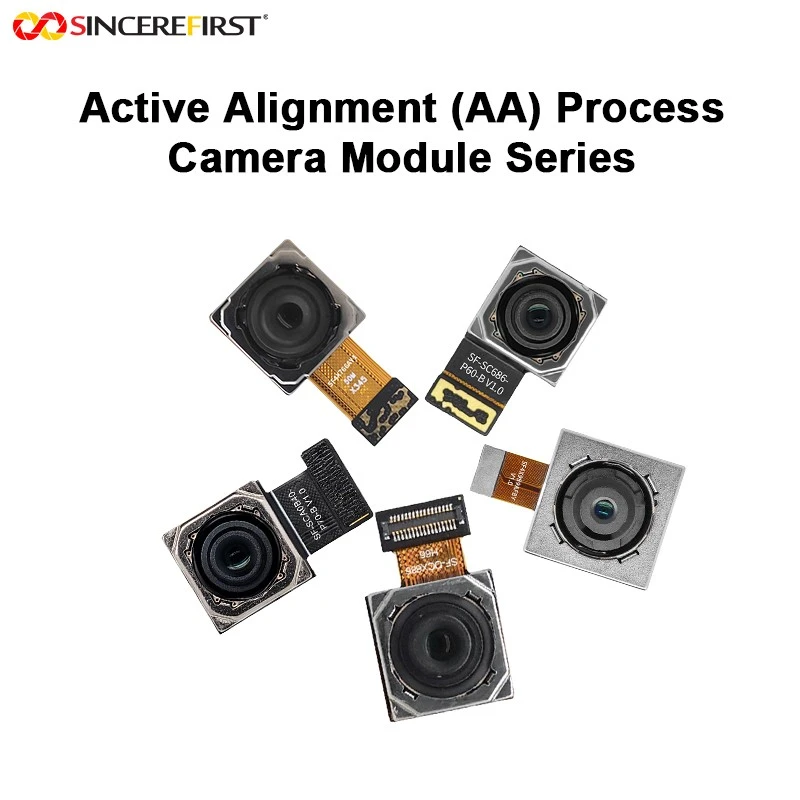

Модули камер с высоким-разрешением предъявляют более высокие требования к оптической сборке, особенно если проект требует стабильного выравнивания между объективом и датчиком изображения на протяжении всего производства. Серия модулей камер процесса с активным выравниванием (AA) SureFirst объединяет шесть стандартных модулей, которые уже производятся с использованием AA: от 12-мегапиксельной конструкции с фиксированным -фокусом IMX681 до 50-мегапиксельной, 64-мегапиксельной и 108-мегапиксельной конфигураций VCM с автофокусировкой.
У компанииSincereFirst имеется собственное оборудование АА, поэтому этап АА для этих стандартных моделей выполняется-внутри компании, а не передается стороннему-поставщику АА. AA не считается универсальным требованием: другие модули камер также могут быть изготовлены с использованием AA, если к проекту предъявляются более высокие требования к оптике или согласованности, но это увеличивает производственные затраты и может не потребоваться для стандартных,-чувствительных к затратам приложений.

•Стандартные модели, уже построенные с использованием АА

Все шесть моделей этой серии являются подтвержденными стандартными продуктами с использованием процесса активного выравнивания, поэтому клиентам, оценивающим AA, не нужно начинать с базового уровня, отличного от-AA.



•В-производстве AA

Компания «SincereFirst» использует собственное оборудование АА, сохраняя этап производства АА в заводском рабочем процессе, а не завися от стороннего-поставщика услуг АА.



•Варианты сенсора от 12 до 108 МП

Серия охватывает платформы IMX681, IMX686, IMX989, IMX766 и OVA0B40, предоставляя проектам различные балансы собственного разрешения, размера сенсора, управления фокусом и структуры интерфейса.



•Маршруты интеграции C-PHY и D-PHY

В серию входят 30-контактные конструкции C-PHY, 34-контактная 4-канальная опция D-PHY IMX686 и 40-контактная конфигурация MIPI OVA0B40 для различных путей интеграции на стороне хоста.



•АА, где это приносит пользу

AA также может быть добавлен к другим модулям камеры, если это оправдано требованиями проекта, тогда как традиционная сборка остается более экономичным-путем для продуктов, не требующих оптической центровки.

SF-SYZN6811

Лучше всего подходит для съемки с-широкоугольной съемки с фиксированного расстояния-.

Модуль IMX681 с фиксированным фокусом 12 МП, охватом D110 градусов, расстоянием фокусировки 80 см и 30-контактным интерфейсом BTB MIPI.



SF-SC686-P60-B V1.0

Лучше всего подходит для проектов C-PHY с разрешением 64 МП.

Модуль автофокусировки IMX686 VCM с 30-контактным разъемом BTB C-PHY MIPI, углом обзора D79,8 градусов, диапазоном фокусировки от 10 см до бесконечности, PDAF и HDR.



СФ-OCX686H66

Лучше всего подходит для проектов IMX686, требующих D-PHY.

Модель IMX686 VCM с автофокусом, 64 МП, 34-контактный 4--канальный D-PHY MIPI, угол обзора D78 × H66 × V52 и ТВ-искажение ниже 1 %.

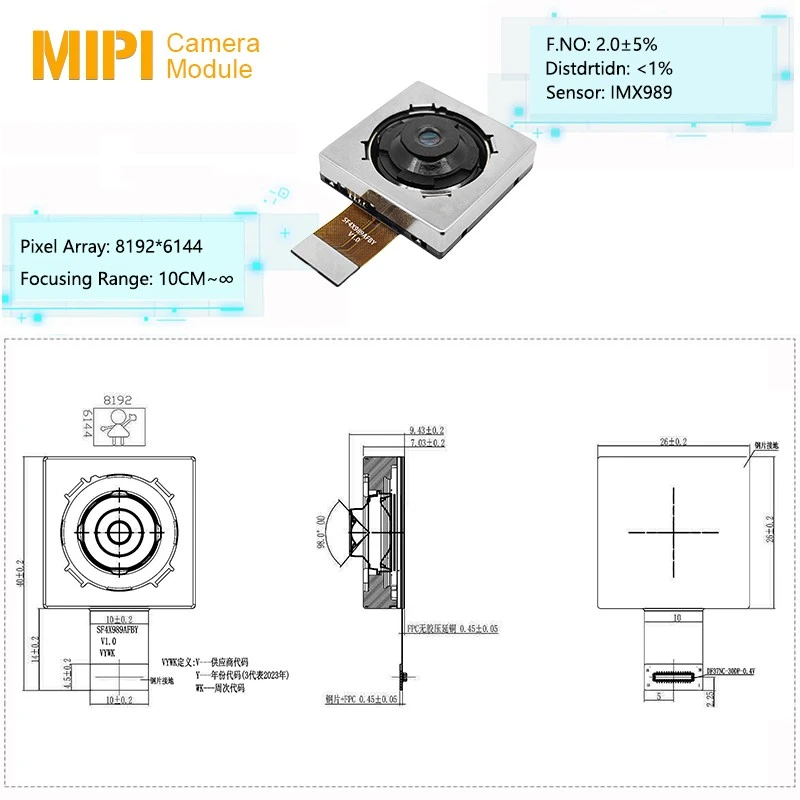

SF4X989AFBY V2.0

Лучше всего подходит для проектов, в которых приоритет отдается большому сенсору размером 1/0,98 дюйма.

Модуль IMX989 C-PHY с разрешением 50 МП, размером пикселей 1,6 мкм, Octa-PD, HDR, многоразрядным выходом RAW и автофокусировкой VCM.

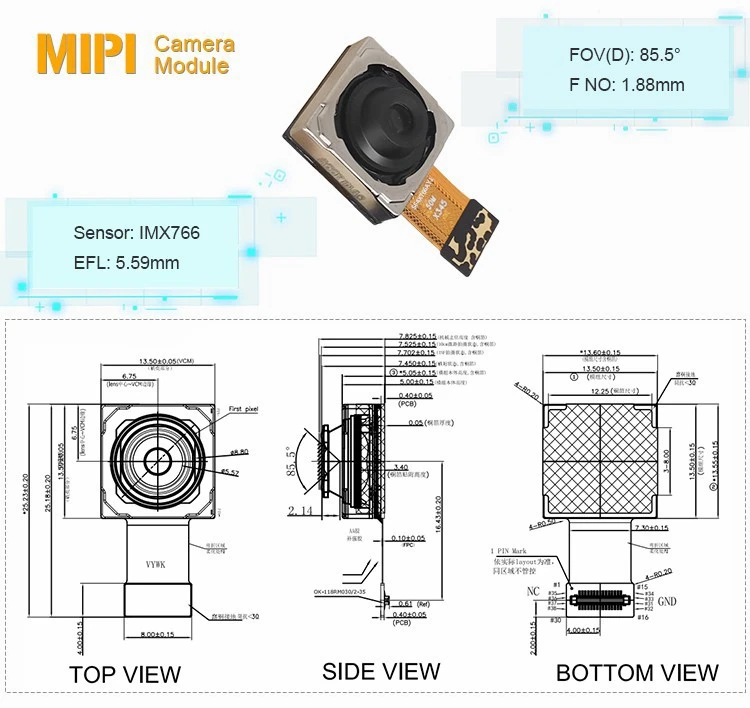

SF4X766AY1

Лучше всего подходит для создания сбалансированных изображений C-PHY с разрешением 50 МП.

Модуль автофокусировки IMX766 VCM с сенсором размером 1/1,56-дюйма, оптической конфигурацией D85,5 градуса, диафрагмой F1,88 и 30-контактным разъемом BTB C-PHY MIPI.



SF-SCA0B40-P70-B V1.0

Лучше всего подходит для максимальной детализации изображения.

Модуль автофокусировки VCM OVA0B40 с разрешением 108 МП, собственным разрешением 11584 × 8688, диапазоном фокусировки от 10 см до бесконечности и 40-контактным интерфейсом BTB MIPI.

•Интеллектуальные терминалы с высокой-детализацией

Модели с высоким-разрешением и автофокусировкой могут поддерживать терминалы доступа премиум-класса, станции захвата личных данных и другие встроенные устройства, для которых важна точная детализация изображения.



•Портативные устройства и устройства обработки изображений

Варианты автоматической фокусировки VCM с диапазоном фокусировки от 10 см до бесконечности могут поддерживать портативные сканеры, устройства захвата документов и портативные терминалы обработки изображений.



•Системы распознавания и доступа

Конфигурации с разрешением 50 МП и 64 МП можно рассматривать для захвата лиц, терминалов контроля доступа и фиксированного оборудования распознавания, которое выигрывает от дополнительной детализации изображения.



•Портативная и носимая визуализация

Модули с широкоугольным-высоким-разрешением можно интегрировать в компактные портативные камеры, носимые устройства обработки изображений и интеллектуальные видеотерминалы, если главный интерфейс и механическая схема совместимы.



•Платформы для роботов и периферийного зрения

Опции PHY и D-PHY предоставляют разработчикам несколько способов ввода изображений с высокой детализацией-в прототипы восприятия роботов, периферийные камеры с искусственным интеллектом и встроенные системы машинного зрения.



•OEM-оборудование-изображения высокого разрешения

Эта серия может поддерживать OEM-проекты, которым требуется определенный маршрут производства AA для модулей камер высокого-разрешения, включая специальные терминалы обработки изображений и специализированные устройства сбора изображений.

Выберите SF-SYZN6811.
Если вам нужна управляемая-широкоугольная-съёмка на расстоянии: расстояние фокусировки 80 см, угол обзора D110 градусов и структура фиксированного фокуса подходят для устройств, где положение объекта предсказуемо и автофокусировка не требуется.



Выберите SF-SC686-P60-B V1.0

Если ваш хост использует C-PHY, а вам нужен IMX686: он сочетает в себе собственное разрешение 64 МП, автофокусировку VCM, PDAF и HDR с 30-контактным BTB C-PHY MIPI-интерфейсом.



Выберите SF-OCX686H66.
Если ваша платформа требует D-PHY: эта модель сохраняет маршрут обработки изображений IMX686 64MP, но использует 34-контактный 4-интерфейс D-PHY и немного более узкую оптическую конфигурацию D78 градусов.



Выберите SF4X989AFBY V2.0

Если размер сенсора является основным приоритетом изображения: IMX989 с размером 1/0,98-дюйма и размером пикселя 1,6 мкм делает его самым большим-сенсором на 50 МП в этой серии с поддержкой Octa-PD, HDR и многобитного RAW.



Выберите SF4X766AY1
Если вам нужен более компактный вариант C-PHY с разрешением 50 МП: 1/1,56-дюймовый IMX766 обеспечивает собственное разрешение 50 МП, PDAF, HDR и автофокусировку VCM в 30-контактной конфигурации C-PHY.



Выберите SF-SCA0B40-P70-B V1.0.

Если максимальное собственное разрешение является ключевым требованием: датчик OVA0B40 с разрешением 108 МП и собственное разрешение 11584 × 8688 предназначены для съемки с высокой-детализацией, при которой хост-платформа и конвейер обработки изображений могут использовать дополнительные данные изображения.

Процесс АА для других модулей камеры
AA может быть добавлен к другим конструкциям модулей камеры SureFirst, если в проекте есть четкие требования к оптике или согласованности. Это дополнительное платное производственное требование, а не стандартный процесс для каждой модели.

Согласование объектива и поля зрения
Угол объектива и оптическую конфигурацию можно обсудить с учетом целевого рабочего расстояния, охвата сцены и структуры устройства вместо того, чтобы сначала выбирать датчик с высоким-разрешением, а потом решать оптику.

Выбор маршрута интерфейса
C-PHY, D-PHY, количество контактов разъема и совместимость со стороны хоста- должны быть согласованы до завершения работы над модулем, особенно если один и тот же датчик доступен в нескольких структурах интерфейса.

Фокус и механическая интеграция
Фиксированный фокус или автофокус VCM следует выбирать вместе с рабочим расстоянием, маршрутизацией FPC и доступным пространством для установки, чтобы конструкция камеры соответствовала целевому устройству.

Поделитесь своей платой ESP32, пространством корпуса, необходимым полем обзора и диапазоном рабочих-расстояний, чтобы этот компактный широкоугольный-модуль OV2640 можно было оценить для вашего устройства.
